W tej artykule omówimy, jak skutecznie interpretować plany fundamentów, aby uniknąć typowych pułapek. Dowiesz się, jakie materiały są najczęściej używane oraz jakie są kluczowe elementy, na które warto zwrócić uwagę. Wskazówki dotyczące współpracy z profesjonalistami również pomogą w zrozumieniu bardziej skomplikowanych aspektów projektów budowlanych.
Najistotniejsze informacje:- Dokumentacja techniczna zawiera kluczowe informacje o wymiarach i materiałach fundamentów.
- Oznaczenia wysokościowe, takie jak „+0,00”, są niezbędne do prawidłowego posadowienia.
- Wybór odpowiednich materiałów, takich jak beton i zbrojenie, jest kluczowy dla trwałości fundamentów.
- Błędy w interpretacji rysunków mogą prowadzić do poważnych konsekwencji, takich jak niewłaściwe posadowienie.
- Warto konsultować się z architektem lub inżynierem budowlanym w przypadku wątpliwości dotyczących projektu.

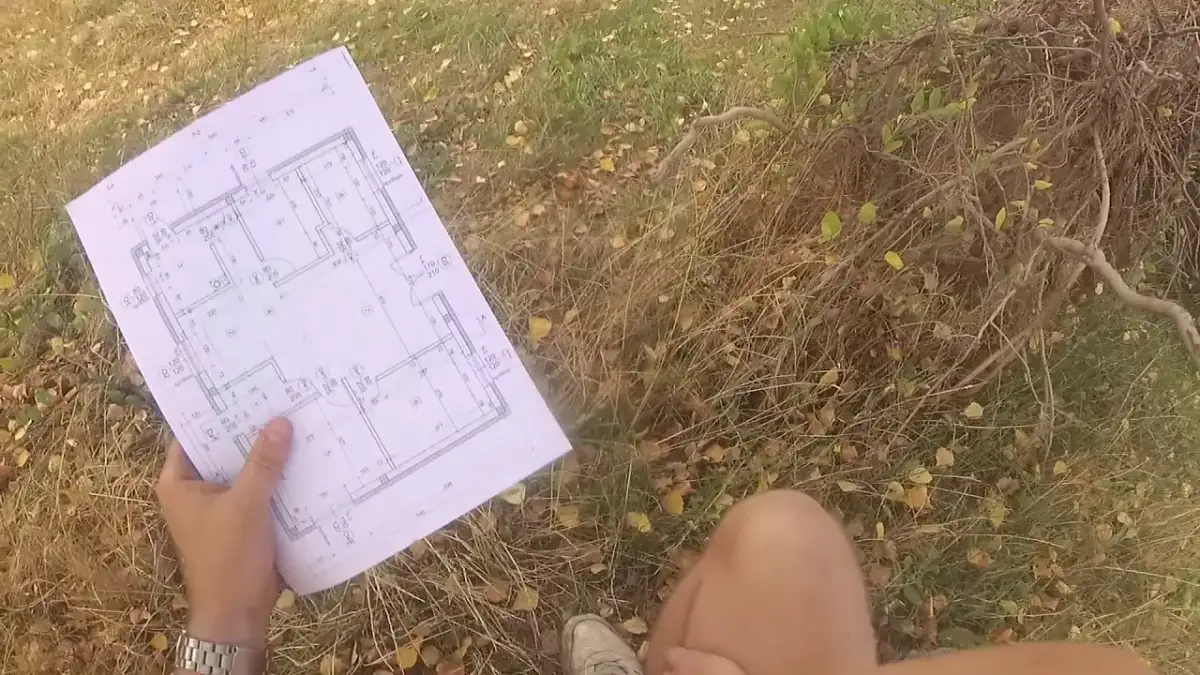

Jak skutecznie czytać plany fundamentów, aby uniknąć błędów
Aby prawidłowo czytać projekt fundamentów, kluczowe jest zrozumienie podstawowych zasad dotyczących symboli i wymiarów. Rysunki techniczne dostarczają informacji o kształcie, głębokości i wymiarach konstrukcji, które są niezbędne do prawidłowego wykonania prac budowlanych. Zrozumienie tych elementów pozwala uniknąć poważnych błędów, które mogą prowadzić do kosztownych poprawek.
Ważne jest, aby przed rozpoczęciem budowy zapoznać się z planem zagospodarowania terenu oraz zwrócić uwagę na oznaczenia wysokościowe. Te oznaczenia wskazują poziom posadowienia fundamentów i są kluczowe dla stabilności całej konstrukcji. Błędy w ich interpretacji mogą prowadzić do poważnych problemów konstrukcyjnych, dlatego umiejętność ich odczytania jest niezbędna dla każdego, kto pracuje w branży budowlanej.
Zrozumienie podstawowych symboli na rysunkach fundamentów
Symbole na rysunkach fundamentów pełnią istotną rolę w interpretacji projektów budowlanych. Każdy symbol ma swoje konkretne znaczenie i pomaga w zrozumieniu, jak powinny być zbudowane poszczególne elementy konstrukcyjne. Znajomość tych symboli jest kluczowa dla precyzyjnego wykonania prac budowlanych oraz uniknięcia błędów.
| Symbol | Znaczenie |
|---|---|
| ↔ | Wymiary szerokości |
| ⦿ | Średnica otworów |
| — | Krawędzie ścian |
| --- | Osie konstrukcyjne |
| +0,00 | Poziom zerowy budynku |
| Ø12 | Średnica prętów zbrojeniowych |
Interpretacja wymiarów i oznaczeń w projektach fundamentów
Umiejętność czytania projektów fundamentów wymaga zrozumienia wymiarów oraz oznaczeń, które są kluczowe dla prawidłowego wykonania konstrukcji. Na rysunkach technicznych znajdziesz różne oznaczenia, które wskazują na wymiary ścian, głębokość fundamentów oraz poziomy posadowienia. Na przykład, oznaczenia takie jak „+0,00” wskazują na poziom zerowy budynku, co jest punktem odniesienia dla wszystkich innych wysokości. Zrozumienie, jak odczytywać te wymiary, jest niezbędne do zapewnienia stabilności i bezpieczeństwa całej konstrukcji.
Ważnym elementem w interpretacji wymiarów są skale, które mogą być różne w zależności od projektu. Na rysunkach mogą występować zarówno skale liniowe, jak i numeryczne, które pomagają w określeniu rzeczywistych wymiarów obiektów. Na przykład, jeśli skala wynosi 1:100, oznacza to, że 1 cm na rysunku odpowiada 100 cm w rzeczywistości. Dokładne odczytanie tych informacji pozwala uniknąć błędów, które mogą prowadzić do nieprawidłowego posadowienia fundamentów i w konsekwencji do poważnych problemów budowlanych.
Materiały używane w budowie fundamentów i ich właściwości
W budowie fundamentów kluczową rolę odgrywają różne materiały, które zapewniają stabilność i trwałość konstrukcji. Beton jest najczęściej stosowanym materiałem, charakteryzującym się wysoką wytrzymałością na ściskanie. Istnieje wiele klas betonu, na przykład C25/30, co oznacza, że jego wytrzymałość na ściskanie wynosi 30 MPa. Beton jest idealny do fundamentów, ponieważ dobrze znosi obciążenia oraz warunki atmosferyczne.
Kolejnym ważnym materiałem jest stal, która jest używana w formie zbrojenia. Stalowe pręty, takie jak Ø12 czy Ø16, są umieszczane w betonie, aby zwiększyć jego odporność na rozciąganie i zginanie. Zbrojenie jest kluczowe dla zapewnienia stabilności fundamentów, zwłaszcza w miejscach o dużych obciążeniach. Żwir to kolejny materiał, który jest często stosowany jako podkład pod fundamenty. Zapewnia on odpowiednią drenaż i stabilność gruntu, co jest istotne dla uniknięcia osiadania budowli.
| Materiał | Właściwości | Zastosowanie |
|---|---|---|
| Beton | Wysoka wytrzymałość na ściskanie, odporność na warunki atmosferyczne | Fundamenty, ściany nośne |
| Stal | Wysoka wytrzymałość na rozciąganie, elastyczność | Zbrojenie fundamentów, elementy konstrukcyjne |
| Żwir | Dobra drenaż, stabilność gruntu | Podkład pod fundamenty, warstwa drenażowa |
Typowe typy fundamentów i ich zastosowania w projektach
W budownictwie istnieje kilka typów fundamentów, które są dostosowane do różnych warunków gruntowych oraz wymagań budowlanych. Fundamenty płytowe to jeden z najczęściej stosowanych typów, które rozkładają obciążenie na dużej powierzchni. Są idealne w przypadku budynków na słabych gruntach, ponieważ minimalizują ryzyko osiadania. Tego rodzaju fundamenty są powszechnie stosowane w budownictwie mieszkalnym oraz przemysłowym.Innym popularnym typem są fundamenty na palach, które są stosowane w miejscach o bardzo słabych gruntach lub w pobliżu wód gruntowych. Pale są wbite w ziemię, co pozwala na przeniesienie obciążenia na głębsze warstwy gruntu. Tego rodzaju fundamenty są często wykorzystywane w budynkach użyteczności publicznej, takich jak mosty czy wieżowce, gdzie stabilność jest kluczowa.
Najczęstsze błędy przy czytaniu projektów fundamentów
Podczas interpretacji projektów fundamentów, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych problemów jest pomijanie oznaczeń wysokościowych, co skutkuje nieprawidłowym posadowieniem fundamentów. Często zdarza się również, że nie zwraca się uwagi na wymiary zbrojenia, co może prowadzić do zastosowania prętów o niewłaściwej średnicy lub rozstawie. Nieprawidłowe odczytanie wymiarów może osłabić całą konstrukcję, a w skrajnych przypadkach prowadzić do jej zawalenia. Dlatego tak ważne jest, aby dokładnie analizować każdy element projektu.
Czytaj więcej: Jaki kolor komina do czarnej dachówki? Idealne zestawienia dla Twojego dachu
Przykłady konsekwencji błędów w interpretacji projektów są liczne. Na przykład, niewłaściwe posadowienie fundamentów może prowadzić do osłabienia struktury budynku oraz zwiększenia kosztów napraw. Inny przypadek to błędne odczytanie wymiarów, które skutkuje koniecznością przebudowy lub dostosowania konstrukcji, co generuje dodatkowe wydatki i opóźnienia w realizacji projektu. Ważne jest, aby być świadomym tych pułapek i podejść do analizy rysunków z odpowiednią starannością.
- Pomijanie oznaczeń wysokościowych - zawsze sprawdzaj, czy poziom „+0,00” jest prawidłowo oznaczony.
- Niewłaściwe odczytanie wymiarów zbrojenia - upewnij się, że pręty mają odpowiednią średnicę i rozstaw.
- Brak konsultacji z profesjonalistami - w przypadku wątpliwości, skonsultuj się z architektem lub inżynierem budowlanym.
Jak unikać typowych pułapek podczas interpretacji rysunków
Aby uniknąć typowych pułapek podczas czytania projektów fundamentów, warto stosować kilka praktycznych strategii. Po pierwsze, zawsze dokładnie analizuj oznaczenia wysokościowe i wymiary, aby upewnić się, że są one prawidłowo odczytane. Po drugie, korzystaj z narzędzi, takich jak miary i poziomice, aby zweryfikować wymiary na rysunkach. Również pomocne jest prowadzenie notatek podczas analizy, aby nie przeoczyć istotnych informacji. Wreszcie, nie wahaj się pytać o pomoc specjalistów, gdy napotkasz trudności w interpretacji rysunków.
Przykłady błędnych interpretacji i ich konsekwencje
Błędy w interpretacji projektów fundamentów mogą prowadzić do poważnych konsekwencji, które wpływają na bezpieczeństwo i trwałość budowli. Na przykład, w jednym z projektów budowlanych, pominięcie oznaczeń wysokościowych spowodowało, że fundamenty zostały posadowione na niewłaściwym poziomie. To skutkowało nie tylko osiadaniem budynku, ale również koniecznością przeprowadzenia kosztownej przebudowy. Innym przykładem jest niewłaściwe odczytanie wymiarów zbrojenia, co doprowadziło do zastosowania prętów o zbyt małej średnicy. W efekcie, konstrukcja nie była w stanie wytrzymać przewidywanych obciążeń, co mogło prowadzić do poważnych uszkodzeń.
W jeszcze innym przypadku, błędna interpretacja rysunków technicznych skutkowała niezgodnością między rzeczywistym wykonaniem a projektem. Zastosowanie niewłaściwych materiałów, takich jak zbyt słaby beton, spowodowało, że fundamenty nie spełniały norm wytrzymałościowych. W takich sytuacjach, konsekwencje mogą być nie tylko finansowe, ale także prawne, gdyż budynek może zostać uznany za niebezpieczny dla użytkowników. Dlatego tak ważne jest, aby dokładnie analizować każdy element projektu i unikać typowych pułapek związanych z jego interpretacją.
Jak wykorzystać nowoczesne technologie w analizie projektów fundamentów
W dzisiejszych czasach, nowoczesne technologie odgrywają kluczową rolę w analizie i interpretacji projektów fundamentów. Wykorzystanie oprogramowania CAD oraz narzędzi do modelowania informacji o budynku (BIM) pozwala na bardziej precyzyjne odwzorowanie projektów i analizę potencjalnych błędów przed rozpoczęciem budowy. Dzięki tym technologiom, inżynierowie mogą symulować różne scenariusze, co umożliwia identyfikację problemów, które mogą wystąpić w trakcie realizacji projektu, oraz ich szybsze rozwiązanie.
Dodatkowo, zastosowanie dronów do inspekcji terenów budowy oraz technologii skanowania 3D pozwala na dokładne dokumentowanie postępów budowy i weryfikację zgodności wykonania z projektem. Takie podejście nie tylko zwiększa efektywność, ale również minimalizuje ryzyko błędów interpretacyjnych. W przyszłości, integracja sztucznej inteligencji w procesy projektowe może jeszcze bardziej zautomatyzować analizę i poprawić dokładność, co przyczyni się do tworzenia bezpieczniejszych i bardziej trwałych konstrukcji. Przemyślane wykorzystanie tych technologii może znacząco wpłynąć na sukces projektów budowlanych.
